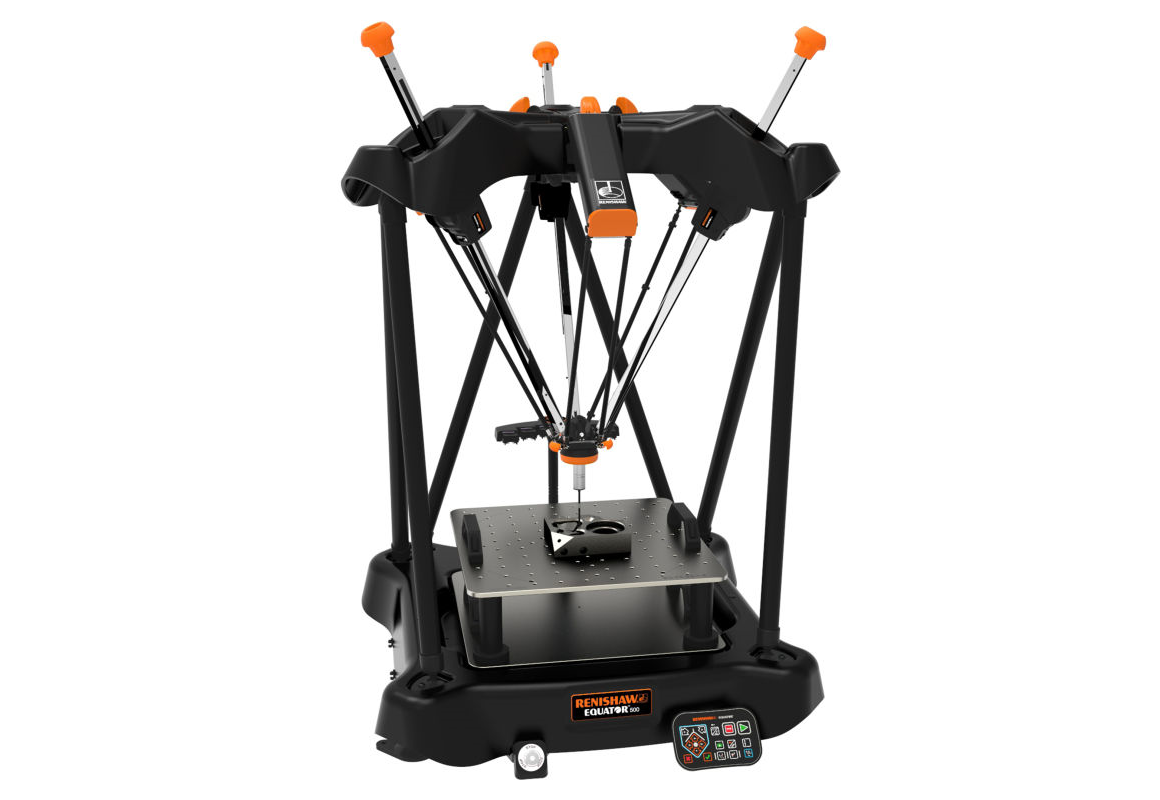

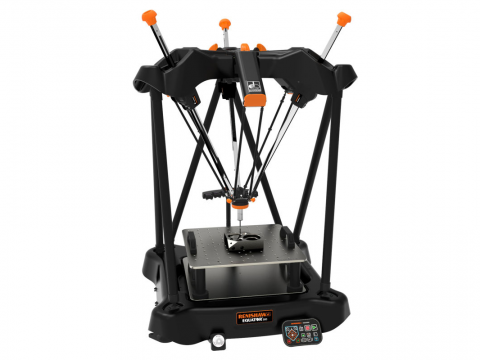

Equator™ 500檢具系統
商品編號：Equator 500
新型Renishaw Equator 500適用於大型工件的智慧製程控制，具備成熟穩定的 Equator 300檢具系統的所有優點。
-
Renishaw Equator™ 500檢具系統提供多種適合大型工件的生產現場檢具量測功能，以及智慧型製程控制。大型Equator 500檢具系統的工作範圍為直徑500 mm，高度可達400 mm，可量測更大型的工件。Equator 300及500檢具系統於在5 ºC及50 ºC範圍之間的任何溫度變化率下均維持量測精準，掃描速度可超過 200 mm/s。每個Equato系統都支援容易使用的Organizer操作員軟體、用於自動化的EZ-IO軟體以及用來更新CNC工具機上刀具補正的IPC (智慧型製程控制)軟體。
特點
量測範圍加大

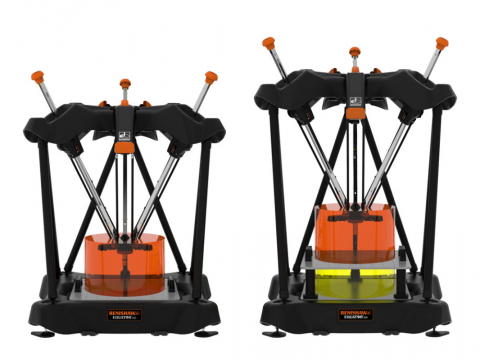

Equator 500與SM25-2掃描模組配合使用時，其X/Y平面測量範圍為直徑500 mm，Z軸高度為250 mm。搭載使用 SM25-3掃描模組可將Z軸高度延展至400 mm，可允許測針長度達200 mm以量測更多特徵。Equator 500的基座可支撐總重不超過100k的工件及夾具。
典型應用包括汽車及卡車的變速器及引擎外殼、連桿等傳動系統零件，以及不同的外殼、懸吊鑄件、沖壓零件、閥門以及幫浦。
在溫度快速的變化下仍保持量測準確，工作溫度變化可達45 ºC
氣候條件可導致加工現場發生週期性變化，如每日不同時段和季節性溫度變化。例如早上的加工現場溫度較低，不過之後會因室外溫度上升和機器運轉產熱，使得現場溫度升高。Equator系統可藉由重新標定應對這類溫度變化，只要第一個零件生產完成，即可開始持續準確量測，不受狀況變化影響。
直接從Equator 300及500系統中自動更新刀具補正

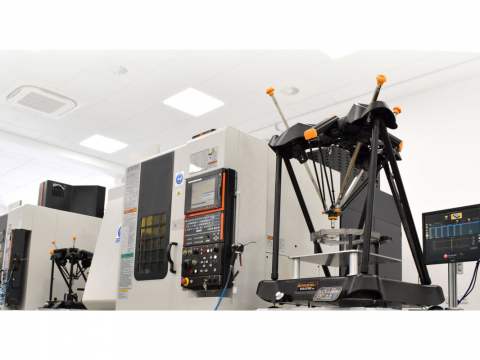

Equator系列檢具產品與新的IPC軟體相容，透過該軟體可持續對加工操作進行監控以及自動調整，使零件尺寸接近標稱值，並且始終維持在製程控制限制內。這種製程變動的修正可改善零件品質並且增進製造能力，同時減少廢品。Equator檢具系統放置於CNC加工機旁，因此可在生產現場進行製程調整，避免時間延誤或仰賴成品檢測。Equator檢具系統可連接至一台或多台CNC工具機控制器。 -
Renishaw Equator™ 500 - intelligent process control for larger parts
-
