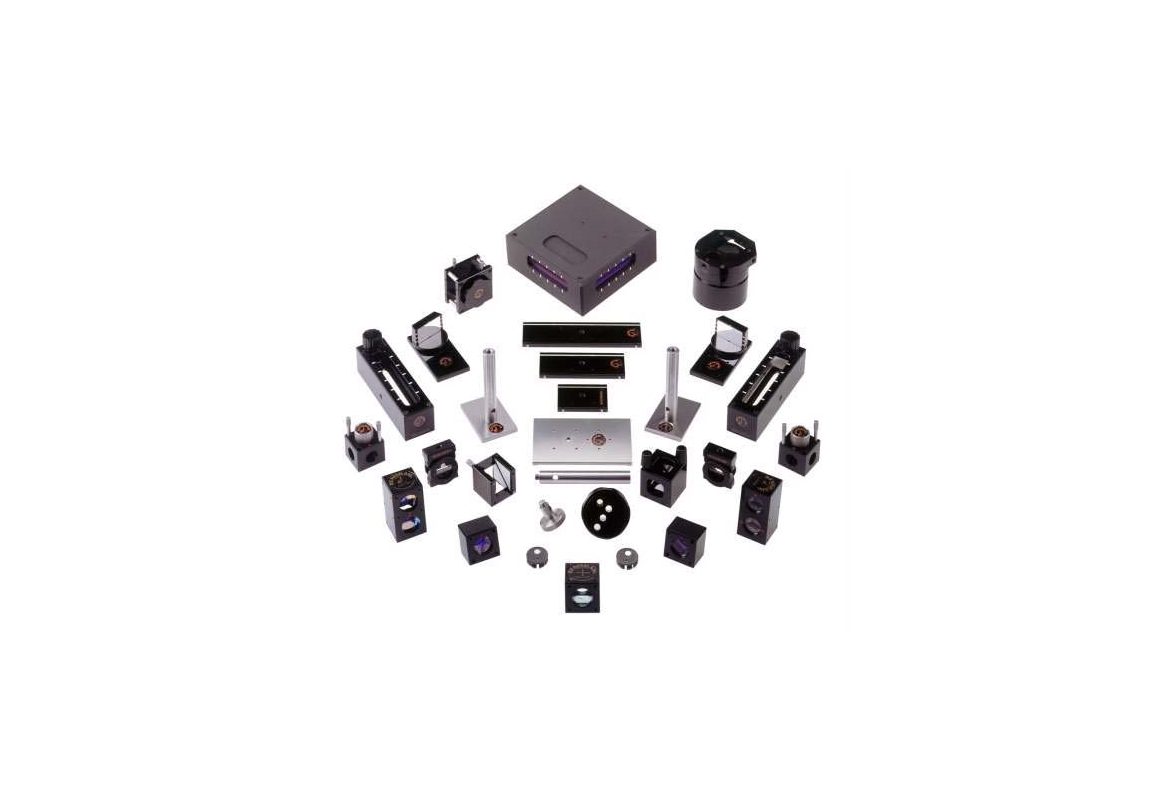

量測光學鏡組
商品編號：Measurement Optics
提供其他光學鏡套件，以進行表面平坦度和軸與軸之間的垂直度量測。相同的光學鏡組可與XL-80搭配使用，確保量測設定與程序的一致性。所有量測均為干涉量測，因此係使用可追溯的國家標準雷射波長，讓您對結果有百分百的信心。量測光學鏡組系列可讓您沿任意軸量測線性位移、俯仰角、偏擺角、水平及垂直方向的真直度，此外亦供有其他光學鏡套件，以進行表面平坦度和軸與軸之間的垂直度量測。
-
特性和優點
可互換 | 線性、角度及真直度光學鏡組的獨特設計，以便在不同量測之間切換，而不必重新進行雷射準直。
便利 | 無須拖曳或纏繞纜線即可移動光學鏡組，精度和便利性俱佳。
輕量鋁製光學鏡組 | 光學鏡組框架由鋁製成，重量極輕，對於量測水平臂三次元量床上的俯仰誤差以及進行動態量測時格外有幫助。
快速環境適應 | 某些競爭對手的系統使用不鏽鋼光學鏡組框架。這些框架比Renishaw的鋁製光學鏡組框架重很多，且導熱率較低，因此適應工廠環境的時間較長。
線性量測光學鏡組套件
線性量測是在機器上執行的最普遍量測。
每個線性量測光學鏡組套件包含：
1 個線性干涉儀 | 2 個線性反射鏡和夾緊螺絲 | 2 個準直調整標靶

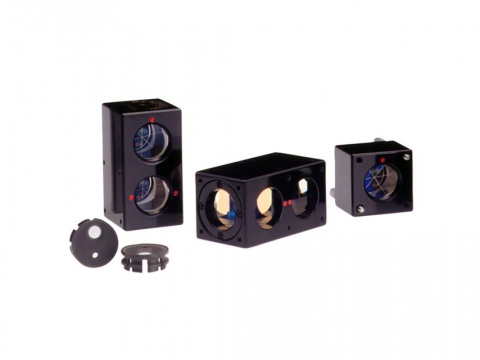

角度量測光學鏡組套件
這些光學鏡組可實現俯仰角和偏擺角量測。在解析度為0.01弧秒的情況下，可以量測高達±10°的角度偏轉。
每個角度量測套件包含：
1 個角度反射鏡 | 1 個角度干涉儀 | 2 個準直調整標靶
真直度量測光學鏡組套件：0.1 - 4 m軸線長度
這些光學鏡組可在長達4m的線性軸上，進行水平真直度誤差的量測，還可實現軸平行度的量測。
每個短距離真直度套件包含：
1 個真直度干涉儀 | 1 個真直度反射鏡 | 1 個標靶

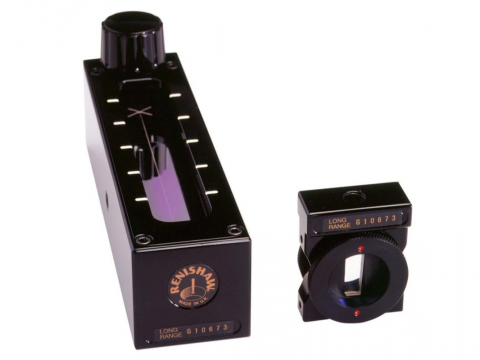

真直度量測光學鏡組套件：1 - 30 m 軸線長度
使用 XL-80 雷射系統時，這些光學鏡組可量測長度 1 m 到 30 m 的線性軸水平真直度誤差，並可實現軸平行度的量測。
每個長距離真直度套件包含：
1 個真直度干涉儀 | 1 個真直度反射鏡 | 1 個準直調整標靶

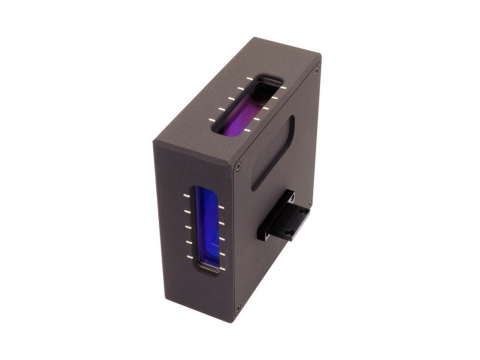

垂直度量測光學鏡組
這些光學鏡組是透過比較和光學角尺參照的真直度斜率，確定兩條互相垂直軸的不垂直度。
註：垂直度量測尚須有真直度量測光學鏡組套件，與垂直度附件套件才能執行。
每個垂直度量測光學鏡組套件包含：
1 個光學角尺和夾緊螺絲 | 1 個夾座（用於可調式轉動鏡）

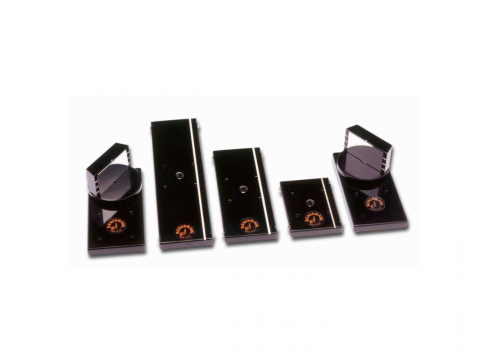

平坦度量測套件
平面鏡不僅可水平旋轉，還可以傾斜，以實現雷射光束的水平和垂直調整。
註：平坦度量測尚需要有角度光學鏡組才能執行。
每個平坦度量測套件包含：
2 個平面鏡 | 1 個 50 mm 平面底座 | 1 個 100 mm 平面底座 | 1 個 150 mm 平面底座
