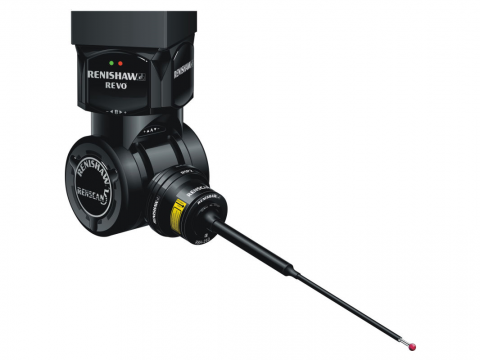

REVO®五軸量測系統
商品編號：REVO

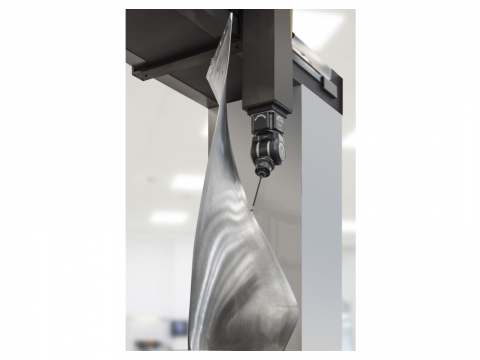

REVO系統可在單一CMM上進行高效能掃描、非接觸式檢測和表面光潔度分析。REVO系統使用同步運動和5軸量測技術，在超高量測速度下，大幅減少CMM運動的動態影響。這正是藉由REVO-2測頭座進行快速運動，同時讓CMM以線性緩慢方式運動達成。使用彈性的端部感應測頭，進一步增加系統的精度和效能。可拆式測頭系統與低成本更換器搭配使用，可提高系統彈性。
-
何謂5軸CMM量測？

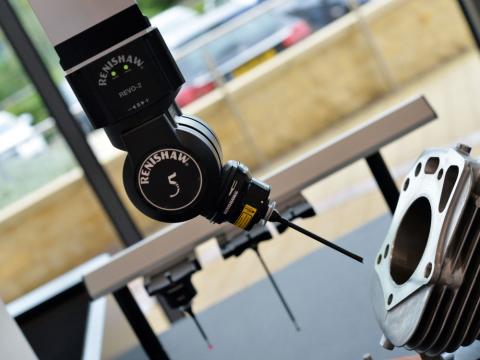

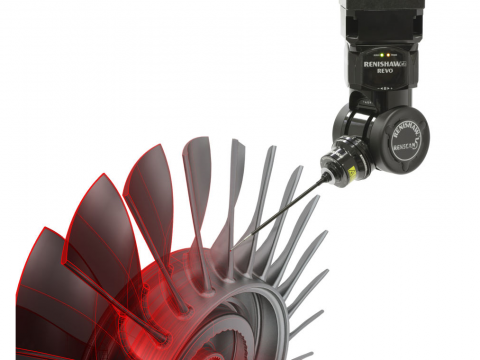

以先進測頭座、感測器和控制技術為基礎的Renishaw 5軸量測技術，能達成無可比擬的量測速度和靈活性，同時避免傳統技巧在速度和精度之間的取捨折衷。它具有優異的量測工作產量、最短的前置時間，並能為製造商提供更全面化的產品品質掌控能力。5軸運動有別於轉向測頭座或固定測頭式系統，能讓測針沿著複雜工件周圍的連續路徑前進，不需要讓測頭座角度對齊工件特徵。與CMM及測頭座運動同步的控制器演算法，能製作出最佳的測針端緣路徑，並將CMM動態誤差降至最低。
速度、精度及靈活性
REVO 5軸CMM量測系統以各式各樣的測頭提供無可比擬的靈活性。系統可在觸覺掃描、點觸發式、超音波、影像及表面粗糙度量測之間自動切換。
REVO系統將多個感測器整合至同一個CMM參考框架，除了能夠協助製造商大幅提升生產力，也無須使用其他專用檢測設備。這項單一設備解決方案克服了在多個檢測地點轉移工件的延遲及損壞風險。減少搬運及移動工件可以盡量減少廢品，達到最理想的生產現場配置，進而降低能源消耗。
產品特點
高速量測- 速度最高可達 500 mm/sec，協助提升零件產能
- 資料收集速率最高可達每秒 4,000 點
- 無限定位及 5 軸運動可減少無產出的特徵間轉換作業
- 可快速校正所有推算位置，提供更多量測時間
高系統精度- 5 軸掃描可盡量減少 CMM 運動及相關的動態誤差
- 掃描力極低，可盡量減少測針磨損
- 無限定位及 5 軸運動可協助接觸難以觸及的特徵

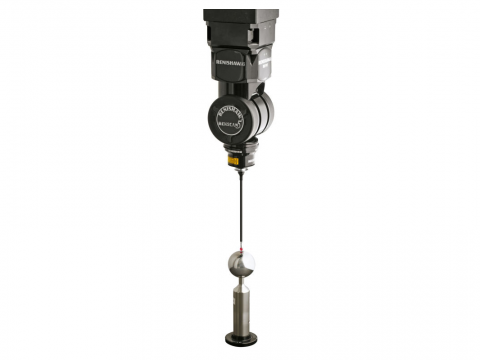

- 端部感測功能可進一步提升系統精度及彈性
優異彈性- 可由旋轉中心達到最高 800 mm
- 可更換多感測器測頭及測針
- Renishaw UCCserver 軟體應用程式（以 I++ DME 語法協定為基礎）提供介面用於 REVO-2 控制
- 可拆式測頭系統與低成本更換器搭配使用，可提高系統彈性
-
